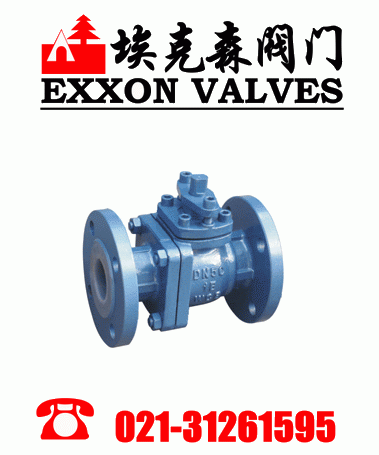

襯四氟球閥
產品介紹
型號介紹
襯四氟球閥概述：
襯四氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
基本型號
|
手動 |
Q41F3 |
蝸輪 |
Q341F3 |
|
Q41F46 |
Q341F46 |
||
|
氣動 |
Q641F3 |
電動 |
Q941F3 |
|
Q641F46 |
Q941F46 |
技術規范
|
設計標準 |
GB12237 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
JB/T9092-99 |
|
驅動方式 |
手動、電動、氣動、蝸輪 |
主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
||
|
1 |
閥體／閥蓋 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球體/閥桿 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
|
3 |
襯里／閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|||||
|
4 |
填料/壓蓋 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|||
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|||
|
7 |
緊固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|||
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
|||
