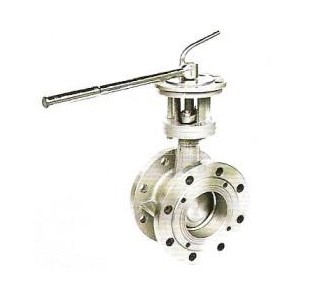

法蘭式手動硬密封蝶閥
產品介紹
型號介紹
本蝶閥及吸收，消化國外技術，并結合國內用戶意見和產品中積累的經驗而精心研制的新一代產品。
１、采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；
２、結構獨特，操作靈活、省力、方便、使用壽命長；
３、耐高溫、耐腐蝕、耐磨損的三維偏心。
主要技術參數
|
公稱通徑
|
|
||||||
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
||
|
試驗壓力
PS(MPa) |
強度試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
||
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
|||
|
適用介質
|
水、蒸汽、油品、酸類腐蝕性等
|
||||||
|
適用溫度
|
-40℃-600℃
|
||||||
主要零部件材料
|
名稱
|
材 料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鉬鋼
|
|
蝶板
|
鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料、氟塑料
|
|
填料
|
柔性石墨
|
D73H/F-10C連接尺寸(1、P、R)
|
通徑DN
|
L
|
D1
|
D2
|
Z-φd
|
H
|
HO
|
D
|
L2
|
Wt/Kgs
|
|
50
|
43
|
125
|
99
|
4-18
|
105
|
350
|
90°
|
280
|
9
|
|
65
|
46
|
145
|
118
|
4-18
|
115
|
370
|
90°
|
280
|
11
|
|
80
|
49
|
160
|
132
|
8-18
|
125
|
380
|
45°
|
280
|
15
|
|
100
|
56
|
180
|
155
|
8-18
|
140
|
420
|
45°
|
280
|
18
|
|
125
|
64
|
210
|
185
|
8-18
|
170
|
470
|
45°
|
330
|
22
|
|
150
|
70
|
240
|
210
|
8-23
|
180
|
500
|
45°
|
330
|
25
|
D73H/F-16C連接尺寸(1、P、R)
|
通徑DN
|
L
|
D1
|
D2
|
Z-φd
|
H
|
HO
|
D
|
L2
|
Wt/Kgs
|
|
50
|
43
|
125
|
99
|
4-18
|
105
|
350
|
90°
|
280
|
10
|
|
65
|
46
|
145
|
118
|
4-18
|
115
|
370
|
90°
|
280
|
12
|
|
80
|
49
|
160
|
132
|
8-18
|
125
|
380
|
45°
|
280
|
16
|
|
100
|
56
|
180
|
155
|
8-18
|
140
|
420
|
45°
|
280
|
20
|
|
125
|
64
|
210
|
185
|
8-18
|
170
|
470
|
45°
|
330
|
24
|
|
150
|
70
|
240
|
210
|
8-23
|
180
|
500
|
45°
|
330
|
27
|
